R80 (2477) | Electrical System

CABLE HARNESS

Diagram #61_0228 | 5 parts

100%

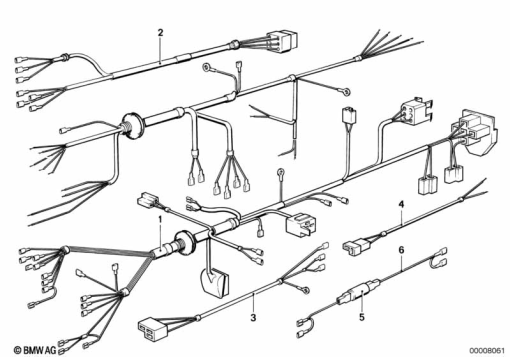

R80 (2477) CABLE HARNESS exploded view parts diagram

Parts List (5)

#Part NumberDescriptionQty
1
61 11 1 243 521
WIRING HARNESS SECTOR CHASSIS (09/77 to 09/80)-
2
61 12 1 243 520
WIRING HARNESS TAIL LIGHT (09/77 to 09/78)-
61 11 1 243 873
WIRING HARNESS TAIL LIGHT (09/78 to 09/80)Alternative for position 2-
3
61 12 1 243 523
WIRING TRANSMISSION-SWITCH (from 09/77)-
4
61 12 1 243 767
WIRING BRAKE LIGHT SWITCH (to 09/80)-
