R65 (2472) | Seat

BENCH SEAT

Diagram #52_1009 | 38 parts

100%

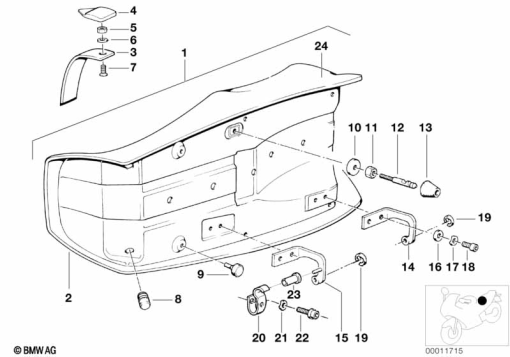

R65 (2472) BENCH SEAT exploded view parts diagram

Parts List (38)

#Part NumberDescriptionQty
1
52 53 1 452 298
BENCH SEAT-
52 53 1 455 471
LOW-PROFILE BENCH SEATAlternative for position 1-
2
52 53 2 319 050
COMFORT DUAL SEAT-
3
52 53 1 452 471
STRAP-
52 53 1 455 328
STRAP - BLACKAlternative for position 3-
4
52 53 1 453 317
0.01-
5
07 12 9 904 876
HEX NUT - M6-8-ZNS3-
07 12 9 905 817
HEX NUTAlternative for position 5-
07 14 7 575 163
SELF-LOCKING HEX NUT - M6 ZNNIV SIAlternative for position 5-
6
07 11 9 903 791
WASHER - A6,4-200HV-ZNS3-
7
07 11 9 928 160
COUNTERSUNK HEAD SCREW - M6X14-
-
07 11 9 936 426
FLAT WASHER-
8
51 23 1 852 347
STOP BUFFER-
9
52 53 1 230 319
RUBBER SUPPORT - D=18MM-
11
07 11 9 904 948
HEX NUT - M8-05-ZNNIV SI-
12
52 53 1 452 295
0.06-
13
52 53 1 452 296
BUMP STOP-
15
52 53 1 452 425
HINGE-
16
07 11 9 903 791
WASHER - A6,4-200HV-ZNS3-
17
07 11 9 932 073
SPRING WASHER BLACK - B6-ZN-
07 11 9 936 439
WASHER - 5.3-140 HV-ZNSAlternative for position 17-
07 11 9 904 496
WAVE WASHER - B6-ZNS3Alternative for position 17-
-
07 11 9 936 426
FLAT WASHER-
18
07 12 9 905 536
ISA SCREW - M6X16-8.8-ZNNIV-
-
07 11 9 932 0701
SS 6MM WASHER-
-
07 11 9 932 073
BLACK SPRING WASHER-
19
07 12 9 934 319
CLAMPING PLATE - D=6MM-
20
52 53 1 456 214
STOPPER-
-
07 11 9 904 303
FILLISTER-HEAD SCREW - M5X10-8.8-ZNNIV-
-
07 11 9 901 438.1
M6X16 SS ALLEN BOLT-
-
07 11 9 932 098
WAVE WASHER - B5-
21
07 11 9 932 098
WAVE WASHER - B5-
22
07 11 9 904 303
FILLISTER-HEAD SCREW - M5X10-8.8-ZNNIV-
23
62 21 1 459 196
BUSH-
24
52 53 1 452 293
SEAT COVER VINYL BLACK-
52 53 1 455 465
SEAT COVER LOWER SEATAlternative for position 24-
52 53 9 062 692
SEAT COVER VINYL BLACKAlternative for position 24-
-
52 53 2 319 050
COMFORT DUAL SEAT-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
