Technical Diagrams
R1150GS ADV (R21A)
Frame, Fairing, Cases
WHEEL COVER, LOWER

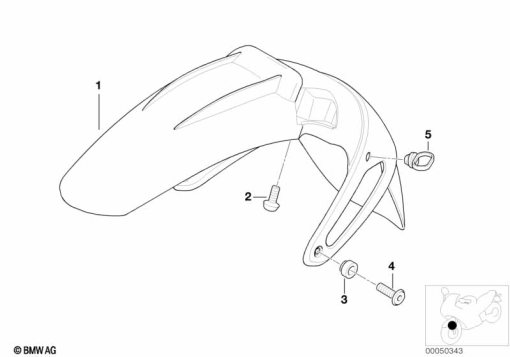

R1150GS ADV (R21A) | Frame, Fairing, Cases
WHEEL COVER, LOWER
Diagram #46_0601 | 5 parts
34 diagrams in Frame, Fairing, Cases
100%
Download
Parts List (5)
#
Part Number
Description
Qty
1
46 61 7 671 228
LOWER MUDGUARD
-
2
46 63 2 325 997
FLANGED CAP SCREW - M5X12
-
3
46 61 7 653 176
SPACER BUSH
-
4
46 63 2 325 999
FLANGED CAP SCREW - M5X20 SW
-
5
62 12 2 306 249
HOLDER
-
