R1150GS ADV (R21A) | Electrical System

FANFARE / HORN

Diagram #61_1276 | 7 parts

100%

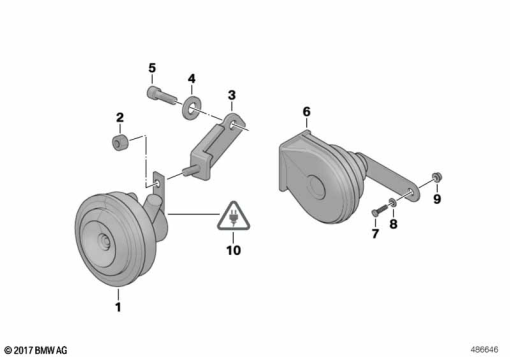

R1150GS ADV (R21A) FANFARE / HORN exploded view parts diagram

Parts List (7)

#Part NumberDescriptionQty
1
61 33 7 653 740
HORN - 335HZ1
1
61 33 8 414 385
Horn1
1
61 33 8 414 385
HORN1
2
07 12 9 906 196
SELF-LOCKING HEX NUT - M8-8-ZNNI SI1
3
61 33 2 306 084
HOLDER1
5
07 11 9 901 027
FILLISTER-HEAD SCREW - M8X35 ZNS1
10
61 13 2 359 999
SET: REP. KIT FOR SOCKET HOUSING - 2 POL.1
