R100R (2473) | Steering

HANDLE UNIT, RIGHT

Diagram #32_0764 | 26 parts

100%

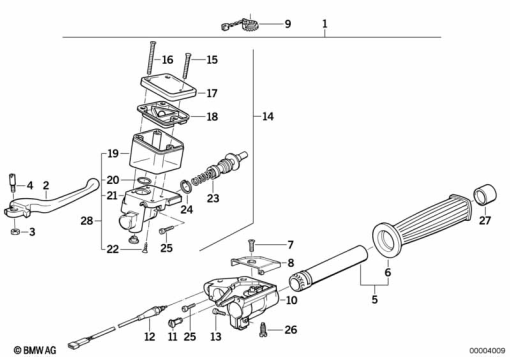

R100R (2473) HANDLE UNIT, RIGHT exploded view parts diagram

Parts List (26)

#Part NumberDescriptionQty
1
32 72 2 310 742
HANDLE UNIT, RIGHT - D=13MM-
2
32 72 1 457 058
HAND LEVER, BLACK, RIGHT-
3
32 72 8 532 969
NUT, SELF-LOCKING - M6-
4
32 72 1 451 749
SCREW - M6-
5
32 72 1 451 732
HANDLE-
6
32 72 1 453 164
RUBBER GRIP RIGHT ROUND-
7
32 72 1 454 245
COUNTERSUNK SCREW - M5X15-ZN-SW-
8
32 72 1 457 037
COVER-
9
32 72 1 457 036
CAM DISC - 36MM-
10
32 72 1 451 734
HOUSING-
11
32 73 2 311 655
SUPPORT-
12
61 31 1 459 569
SWITCH-
13
32 72 2 311 502
COUNTERSUNK HEAD SCREW - M6X20 (from 01/93)-
-
32 72 2 311 141
NUT (from 01/93)-
14
32 72 2 310 786
CYLINDER WITH PISTON - D=13MM-
15
07 11 9 928 128
COUNTERSUNK HEAD SCREW - M5X45-4.8-ZN SW-
16
07 11 9 928 129
COUNTERSUNK SCREW BLACK - M5X55-4.8-ZN SW-
17
32 72 1 454 944
COVER-
18
32 72 1 451 742
RUBBER BOOT-
19
32 72 1 451 746
CONTAINER-
20
32 72 1 242 624
O-RING-
22
32 72 1 242 625
OVAL-HEAD SCREW - 4X12-WN1412-H-
23
32 72 2 302 356
PISTON - D=13MM-
24
07 11 9 934 620
LOCK RING - 17X1-
25
32 72 1 451 987
FILLISTER-HEAD SCREW - M5X20-Z4-8.8-SW-
26
32 72 1 454 414
LOCKING BOLT-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
