R100GS (47E1) | Engine

CYLINDER HEAD / COVER / GASKETS

Diagram #11_1692 | 34 parts

100%

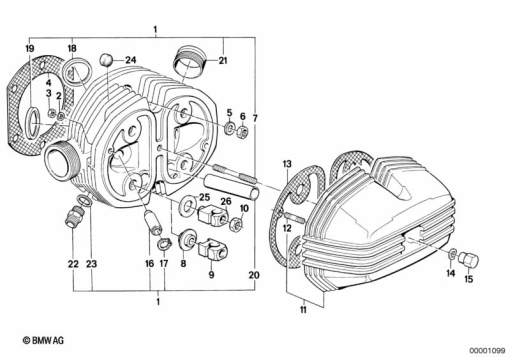

R100GS (47E1) CYLINDER HEAD / COVER / GASKETS exploded view parts diagram

Parts List (34)

#Part NumberDescriptionQty
1
11 12 1 338 395
CYLINDER HEAD LEFT - SLS-
11 12 1 338 396
CYLINDER HEAD RIGHT - SLSAlternative for position 1-
2
07 11 9 932 0701
SS 6MM WASHER-
07 11 9 932 073
SPRING WASHER BLACK - B6-ZNAlternative for position 2-
07 11 9 932 073
BLACK SPRING WASHERAlternative for position 2-
07 11 9 936 439
WASHER - 5.3-140 HV-ZNSAlternative for position 2-
3
07 11 9 905 543
HEX NUT - M6-8-ZNNIV SI-
4
11 12 1 338 715
CYLINDER HEAD GASKET ASBESTOS-FREE-
5
11 12 1 336 872
WASHER - 3,5 ZNS-
6
11 11 1 263 903
HEX NUT-
7
07 12 9 908 142
STUD BOLT - M8X70-
10
11 12 7 650 402
HEX NUT - M10-
11
11 12 1 262 248
CYLINDER HEAD COVER BLACK LEFT-
11 12 1 262 250
CYLINDER HEAD COVER BLACK RIGHTAlternative for position 11-
12
07 12 9 904 546
STUD BOLT - M6X40-
13
11 12 1 338 426
GASKET - ASBESTFREI-
14
07 11 9 904 115
WAVE WASHER - 8,4X15-ZNS3-
15
11 12 0 023 160
TAPPET COVER CAP NUT SS-
11 12 1 744 330
CAP NUT - M8-CRAlternative for position 15-
11 12 1 744 330.1
TAPPET CVR NUTAlternative for position 15-
16
11 12 1 338 708
VALVE GUIDE - 14.06-
11 12 1 338 711
VALVE GUIDE - 14.25Alternative for position 16-
17
11 12 1 744 332
LOCK RING-
18
11 12 1 338 316
VALVE SEAT RING INTAKE - +0.2-
11 12 1 338 317
VALVE SEAT RING INTAKE - +0.4Alternative for position 18-
19
11 12 1 338 308
VALVE SEAT INSERT EXHAUST LEAD-FREE - +0.2-
11 12 1 338 309
VALVE SEAT INSERT EXHAUST LEAD-FREE - +0.4Alternative for position 19-
20
11 12 1 262 259
PROTECTION TUBE-
21
11 12 1 257 396
CONNECTOR - 64/32 - M42X1.5-
22
07 11 9 972 501
CONNECTOR - 10X16-
23
07 11 9 963 252
GASKET RING - A16X20-AL-
24
11 12 1 337 818
PUSHROD SEAL-
25
11 12 1 337 868
BASE-
26
11 12 1 337 867
SUPPORT FOR ROCKER ARM SHAFT-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
