K75C (K569) | Lighting

PRIORITY VEHICLE LIGHT

Diagram #63_1273 | 22 parts

100%

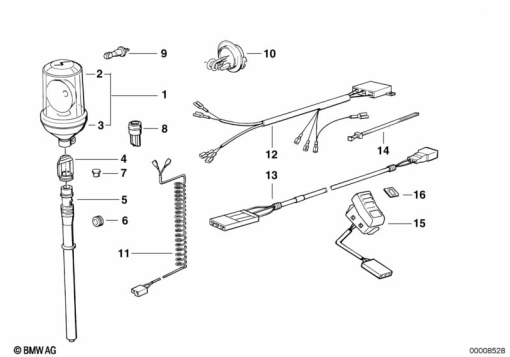

K75C (K569) PRIORITY VEHICLE LIGHT exploded view parts diagram

Parts List (22)

#Part NumberDescriptionQty
1
63 17 2 305 637
PRIORITY VEHICLE LIGHT, BLUE-
63 17 2 305 639
PRIORITY VEHICLE LIGHT, REDAlternative for position 1-
63 17 2 315 291
PRIORITY WARNING LIGHT, BLUEAlternative for position 1-
63 17 2 315 292
PRIORITY WARNING LIGHT, REDAlternative for position 1-
2
63 17 1 243 975
LIGHT PROTECTION CAP BLUE - LIGHTA (to 09/93)-
63 17 1 243 977
LIGHT PROTECTION CAP RED - LIGHTA (to 09/93)Alternative for position 2-
63 17 2 315 293
BEACON DOME ROTATING LIGHT BLUEAlternative for position 2-
63 17 2 315 294
BEACON DOME ROTATING LIGHT REDAlternative for position 2-
3
63 17 2 315 296
BLACK PRIORITY WARNING LIGHT SOCKET-
4
61 13 1 243 841
PLUG-
5
71 60 2 303 202
HOLDER-
6
61 13 1 243 744
RUBBER GROMMET-
7
46 51 1 451 596
BLIND PLUG-
8
61 13 1 379 719
PLUG-IN SOCKET-
9
63 21 7 160 777
BULB - 12V 55W H1-
10
63 17 2 315 346
TUBULARE MODULE-
11
61 12 1 243 785
WIRING OFFICIAL SIGNAL LIGHT-
61 12 2 315 263
CABLE FOR PRIORITY WARNING LIGHTAlternative for position 11-
12
61 12 1 459 557
WIRING HARNESS TAIL LIGHT-
14
61 13 1 367 599
CABLE TIE - L=200MM/B=3,6MM-
16
61 31 2 305 196
SYMBOL SIGNALLING LIGHT-
61 31 1 459 361
SYMBOL SIGNALLING LIGHTAlternative for position 16-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
