K1100LT (89V2) | Engine Electrics

STARTER SINGLE PARTS

Diagram #12_0755 | 14 parts

100%

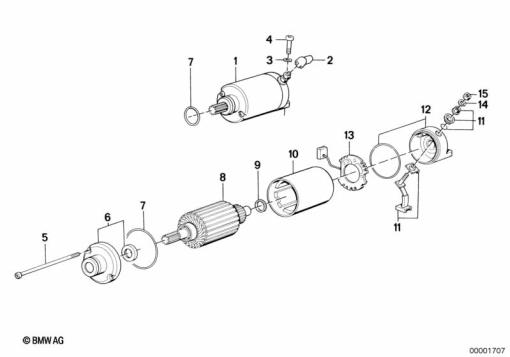

K1100LT (89V2) STARTER SINGLE PARTS exploded view parts diagram

Parts List (14)

#Part NumberDescriptionQty
1
12 41 8 525 345
STARTER-
2
12 41 1 459 411
PROTECTION CAP-
3
07 11 9 904 606
WASHER - 6-200 HV-ZNS3-
4
07 12 9 903 807
ISA SCREW - M6X25-8.8-ZNS3-
5
12 41 1 459 499
FILLISTER-HEAD SCREW-
6
12 41 1 459 497
HOUSING ASSY FRONT-
7
12 41 1 459 445
SET: O-RING SET-
8
12 41 1 459 496
ARMATURE-
9
12 41 1 459 566
SHIM - 0,300MM-
10
12 41 1 459 495
EXCITER WINDING-
11
12 41 1 459 567
SET: CARBON BRUSH SET-
12
12 41 1 459 498
COLLECTOR GUIDING-
13
12 41 1 459 297
BRUSH HOLDER PLATE-
15
07 12 9 905 542
HEX NUT WITH PLATE - AM6-8-ZNNIV SI-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
