R80 (2477) | Rear Axle & Suspension

DRIVE SHAFT

Diagram #33_1652 | 10 parts | 1 available in shop

100%

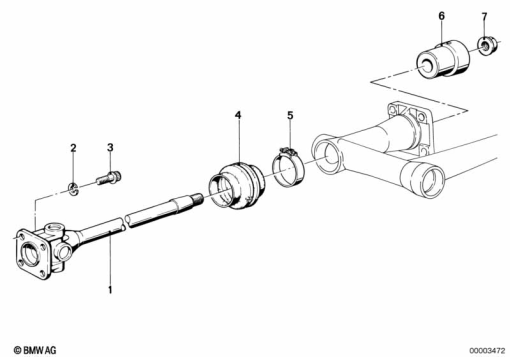

R80 (2477) DRIVE SHAFT exploded view parts diagram

Parts List (10)

#Part NumberDescriptionQty
1
26 11 1 232 560
DRIVE SHAFT - 1:7 (to 09/78)1
1
TRA32560A
DRIVESHAFT1
2
07 11 9 930 840
SPRING WASHER - B8-ZN1
3
26 11 1 230 414
SCREW - M8X1X14,5-10.9 (to 09/78)1
3
26 11 1 242 297
SCREW1
4
33 17 1 230 304
RUBBER COVER (to 09/78)1
4
3318304
BOOT1
5
33 17 1 230 297
TENSION STRAP - D=82 (to 09/78)1
6
26 11 1 232 558
CLUTCH BELL HOUSING - 1:7 (to 09/78)1
7
23 21 1 230 084
COLLAR NUT - M16X1.5 (to 09/78)1
