R80 (2477) | Instruments Dash

INSTRUMENT CLUSTER

Diagram #62_0221 | 8 parts

100%

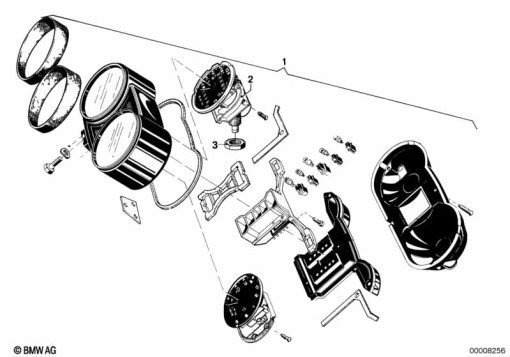

R80 (2477) INSTRUMENT CLUSTER exploded view parts diagram

Parts List (8)

#Part NumberDescriptionQty
1
62 11 1 243 430
INSTRUMENT CLUSTER - MP 3,36W=1,244 (to 01/78)1
1
62 11 1 243 427
INSTRUMENT CLUSTER - MP 3,20W=1,186 (01/78 to 09/79)1
1
62 11 1 243 988
INSTRUMENT CLUSTER - MP 3,20W=1,186 (from 09/79)1
1
62 11 1 243 993
INSTRUMENT CLUSTER - MP 3,36W=1,244 (11/79 to 09/80)1
2
62 12 1 243 469
SPEEDOMETER - MP 3,36W=1,244 (to 01/78)1
2
62 12 1 243 466
SPEEDOMETER - MP 3,20W=1,186 (from 01/78)1
2
62 12 1 244 156
SPEEDOMETER - MP 3,36W=1,244 (from 11/79)1
3
62 11 1 243 111
HEX NUT - M18X11
