R18 Classic (K34) | Rear Axle & Suspension

DRIVE SHAFT

Diagram #33_3079 | 6 parts

100%

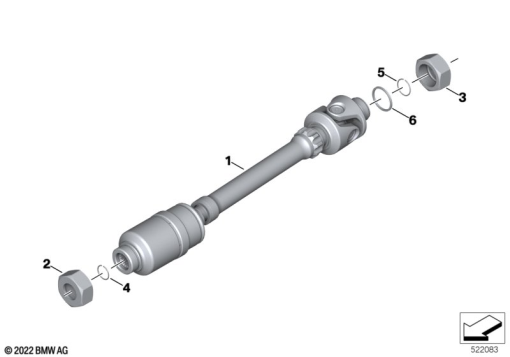

R18 Classic (K34) DRIVE SHAFT exploded view parts diagram

Parts List (6)

#Part NumberDescriptionQty
1
26 11 8 833 054
DRIVE SHAFT (from 02/23)-
2
07 14 7 923 241
UNION NUT (from 02/23)-
3
07 14 7 923 242
UNION NUT (from 02/23)-
4
07 14 7 923 067
SNAP RING - RW25X1.4 (from 02/23)-
5
07 14 7 923 066
SNAP RING - RW22X1.4 (from 02/23)-
6
33 73 7 915 298
SEALING RING - 31.42 X 2.62 (from 02/23)-
