R1300GS 22 (KA1) | Engine Electrics

CRANKSHAFT SENSOR

Diagram #12_2720 | 6 parts

100%

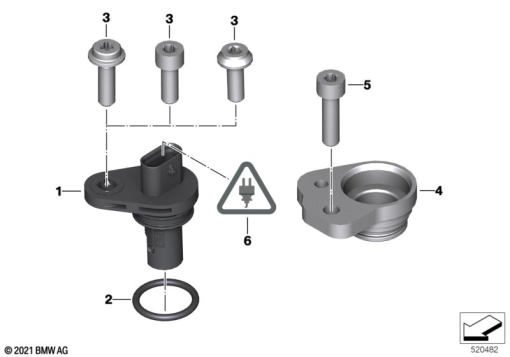

R1300GS 22 (KA1) CRANKSHAFT SENSOR exploded view parts diagram

Parts List (6)

#Part NumberDescriptionQty
1
13 62 8 623 437
CRANKSHAFT SENSOR1
2
13 62 8 658 854
O-RING - 18,2X2,51
3
07 12 9 908 404
FILLISTER-HEAD SCREW - M6X16-8.8 MK1
6
61 13 6 925 599
UNIVERSAL SOCKET HOUSING MLK UNCODED - 3 POL.1
1
61 13 8 353 705
SINGLE CONDUCTOR SEAL - 0.13-0.35MM²1
1
12 52 7 545 858
TERMINAL SOCKET MCON 1.2 ELA - 0,5-0,75MM² AG1
