R1300GS 22 (KA1) | Clutch

CLUTCH - SINGLE PARTS

Diagram #21_0368 | 7 parts

100%

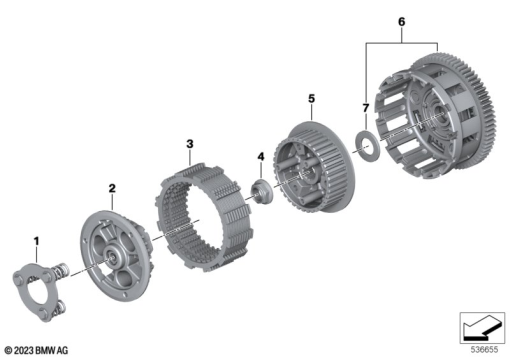

R1300GS 22 (KA1) CLUTCH - SINGLE PARTS exploded view parts diagram

Parts List (7)

#Part NumberDescriptionQty
1
21215A7E200
SET: SET SPRINGS-
2
21215A7E1F9
PRESSURE PLATE-
3
21215A7E1F0
SET: SET DISC SET-
4
21 21 8 392 359
COLLAR NUT - M20X1,5-MK-PHR-
5
21 21 7 923 036
OUTPUT CLUTCH-
6
21215A9A517
SET: DRIVE CLUTCH-
7
21 21 8 404 046
WASHER-
