K75C (K569) | Seat

BENCH SEAT, OFFICIALS UTILITY

Diagram #52_3681 | 29 parts

100%

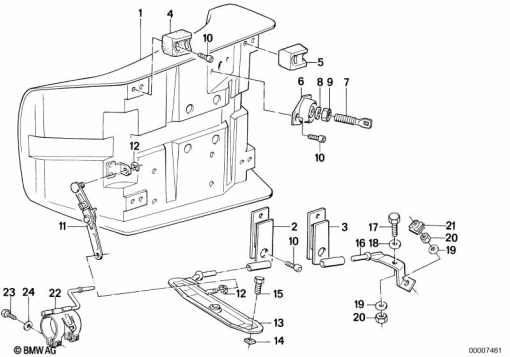

K75C (K569) BENCH SEAT, OFFICIALS UTILITY exploded view parts diagram

Parts List (29)

#Part NumberDescriptionQty
1
52 53 2 300 250
SINGLE SEAT-
52 53 2 300 252
SEAT COVER VINYL BLACKAlternative for position 1-
2
52 53 2 300 340
HINGE-
3
52 53 2 300 346
HINGE-
4
52 53 1 451 207
BUMP STOP-
5
52 53 2 300 347
BUMP STOP-
6
52 53 1 451 209
RUBBER MOUNTING-
7
52 53 1 451 212
CATCH-
8
07 11 9 904 115
WAVE WASHER - 8,4X15-ZNS3-
9
07 11 9 904 032
HEX NUT - M8-8-ZNS3 (to 12/96)-
07 11 9 905 515
HEX NUT - M8-8-ZNNIV SIAlternative for position 9-
10
07 11 9 919 886
FILLISTER HEAD WITH WASHER - M6X12-Z3-
11
52 53 1 451 650
SUPPORT-
12
07 11 9 904 660
CIRCLIP - 5-ZNS3-
07 12 9 934 319
CLAMPING PLATE - D=6MMAlternative for position 12-
16
52 53 2 300 336
BRACKET REAR-
17
07 11 9 904 357
HEX BOLT - M6X16-8.8-ZNS3-
18
07 11 9 904 202
WASHER - A6,4-ZNNIV SI-
19
07 11 9 933 082
SPRING WASHER - B6-
20
07 11 9 905 543
HEX NUT - M6-8-ZNNIV SI-
21
52 53 2 303 110
NUT HOLDER - M6-
22
52 53 2 303 103
CLAMP-
23
07 12 9 905 536
ISA SCREW - M6X16-8.8-ZNNIV-
24
07 11 9 904 496
WAVE WASHER - B6-ZNS3-
07 11 9 932 073
SPRING WASHER BLACK - B6-ZNAlternative for position 24-
07 11 9 936 439
WASHER - 5.3-140 HV-ZNSAlternative for position 24-
-
07 11 9 901 438.1
M6X16 SS ALLEN BOLT-
24
07 11 9 932 0701
SS 6MM WASHER-
07 11 9 932 073
BLACK SPRING WASHERAlternative for position 24-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
