K1100LT (89V2) | Seat

TAIL PART UPPER

Diagram #52_1016 | 19 parts

100%

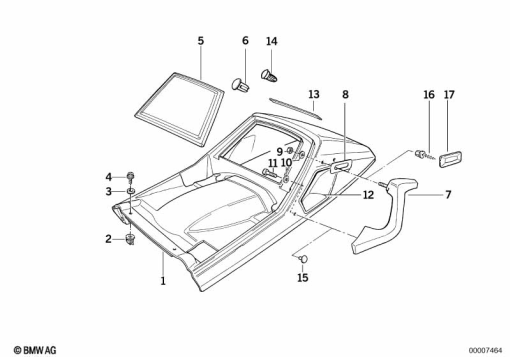

K1100LT (89V2) TAIL PART UPPER exploded view parts diagram

Parts List (19)

#Part NumberDescriptionQty
1
52 53 2 309 262
PRIME COATED UPPER TAIL PART-
2
52 53 1 451 393
EXPANDING NUT-
3
46 61 1 236 899
RUBBER WASHER-
46 62 1 230 798
RUBBER WASHERAlternative for position 3-
4
07 11 9 904 176
SHEET METAL SCREW - ST4,2X19-U2-C-H-
5
52 53 1 455 219
COVER-
6
51 21 1 839 913
BLIND PLUG - D=8MM-
52 53 2 322 011
BLIND PLUGAlternative for position 6-
7
52 53 1 455 115
LEFT PRIME COATED HANDLE-
52 53 1 455 116
RIGHT PRIME COATED HANDLEAlternative for position 7-
9
07 14 7 575 163
SELF-LOCKING HEX NUT - M6 ZNNIV SI-
10
07 11 9 904 202
WASHER - A6,4-ZNNIV SI-
11
46 54 2 322 498
FILLISTER-HEAD SCREW - M6X18-
12
52 53 1 455 119
LEFT HANDLE-
52 53 1 455 120
RIGHT HANDLEAlternative for position 12-
14
51 71 1 850 078
BLIND PLUG - D=3,7MM-
16
07 11 9 916 945
HEX HEAD SCREW - ST4,8X16-C-Z1-
17
52 53 1 456 075
COVERING LEFT-
52 53 1 456 076
COVERING RIGHTAlternative for position 17-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
