K100 (K589) | Engine

WATERPUMP/OILPUMP - OIL FILTER

Diagram #11_1818 | 27 parts

100%

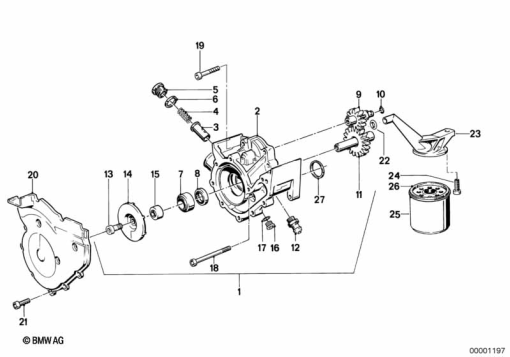

K100 (K589) WATERPUMP/OILPUMP - OIL FILTER exploded view parts diagram

Parts List (27)

#Part NumberDescriptionQty
1
11 51 7 676 371
PUMP UNIT (from 01/90)-
2
11 51 1 464 900
WATERPUMP HOUSING (from 01/90)-
3
11 41 1 460 258
PISTON-
4
11 41 1 460 259
COMPRESSION SPRING-
5
11 41 1 460 483
SCREW PLUG-
6
07 11 9 963 342
GASKET RING - A20X24-CU-
7
11 41 1 741 870
SLIP-RING SEAL (from 01/90)-
-
11 51 1 464 902
SPACER BUSH (from 01/90)-
8
11 41 1 460 329
SHAFT SEAL - 12X25X5-
9
11 41 1 461 181
DRIVE SHAFT-
10
11 41 1 460 328
O-RING - 7-2-
11
11 41 1 461 183
SHAFT - Z=32-
12
12 61 1 277 642
OIL PRESSURE SWITCH - M12X1,5-
13
12 31 1 460 853
SCREW - M8X22-
14
11 41 1 461 173
ROTOR-
15
11 51 1 464 902
SPACER BUSH-
16
07 11 9 904 393
SCREW PLUG - M10X1-ST-ZNS3-
17
07 11 9 963 072
GASKET RING - A10X13,5-CU-
19
07 12 9 903 807
ISA SCREW - M6X25-8.8-ZNS3-
-
07 11 9 904 509
FILLISTER-HEAD SCREW-
20
11 51 1 460 257
PUMP COVER-
22
11 41 1 460 403
O-RING - 13,3X2,4-
23
11 41 1 460 597
OIL PUMP STRAINER-
25
11 42 1 460 845
OIL FILTER-
26
11 42 1 461 534
GASKET RING-
-
11 00 2 300 053
REPAIR KIT FOR OIL CHANGE-
27
11 11 1 460 392
O-RING - 27,3X2,4-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
