G310GS 16 (K02) | Frame, Fairing, Cases

BAGGAGE PORTER

Diagram #46_1995 | 4 parts

100%

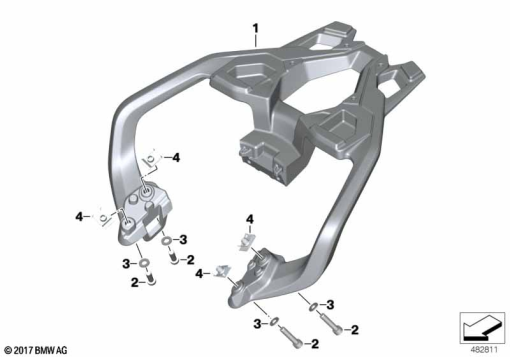

G310GS 16 (K02) BAGGAGE PORTER exploded view parts diagram

Parts List (4)

#Part NumberDescriptionQty
1
46 54 8 566 278
LUGGAGE CARRIER, SILVER1
2
46 63 8 561 560
FILLISTER-HEAD SCREW - M8X35-8.8-ZNNIV1
3
33 35 8 522 751
WASHER - 8-200 HV-ZNNIV1
4
46 54 8 389 475
SELF-LOCKING PLUG NUT - M81
