F700GS (K70) | Frame, Fairing, Cases

LICENSE PLATE HOLDER

Diagram #46_1455 | 7 parts

100%

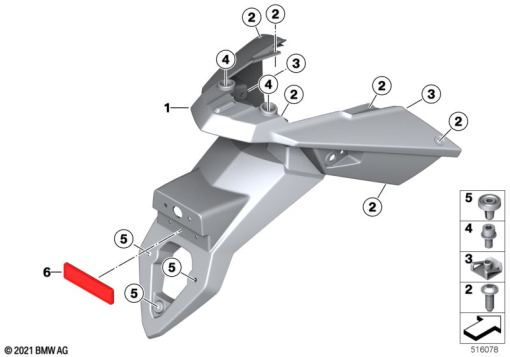

F700GS (K70) LICENSE PLATE HOLDER exploded view parts diagram

Parts List (7)

#Part NumberDescriptionQty
1
46 62 7 695 030
LICENSE PLATE HOLDER-
63 14 7 671 349
REAR REFLECTOR REDAlternative for position 1-
2
06 32 7 651 212
BINDING HEAD SCREW - M5X16-A2-80-
3
46 63 7 694 548
C-CLIP NUT, SELF-LOCKING - M5-
4
07 12 9 905 868
ISA SCREW - M8X16-ZNNIV SI-
5
51 18 1 852 299
PLUG-IN NUT-
6
63 14 7 671 349
REAR REFLECTOR RED-
