F700GS (K70) | Brakes

FRONT WHEEL BRAKE

Diagram #34_1665 | 19 parts

100%

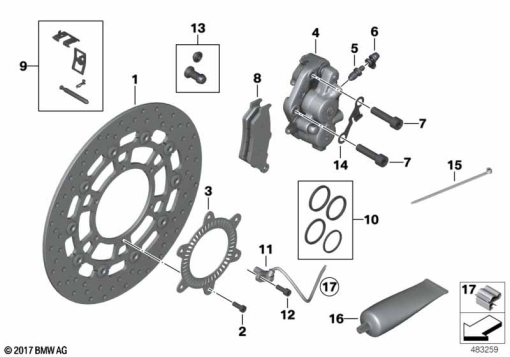

F700GS (K70) FRONT WHEEL BRAKE exploded view parts diagram

Parts List (19)

#Part NumberDescriptionQty
1
34 11 7 713 131
BRAKE ROTOR, FRONT - D=300/5,00-
2
34 11 7 709 137
FILLISTER HEAD SCREW - M6X18-8.8-MK-
3
34 51 2 345 822
SENSOR RING ABS, FRONT (to 01/18)-
4
34 11 7 716 715
CALIPER WITH OUT BRAKE PADS LEFT-
34 11 7 716 716
CALIPER WITH OUT BRAKE PADS RIGHTAlternative for position 4-
5
34 21 2 330 310
VENT SCREW - M10-
6
34 21 1 236 794
DUST CAP-
7
07 12 9 903 976
TORX SCREW - M10X40-Z1-10.9-
8
34 11 7 705 216
SET: SET OF BRAKE PADS FRONT-
83 12 2 296 187
Brake Pad Paste - 5 mlAlternative for position 8-
9
34 11 7 651 954
SET: SET OF MOUNTING PARTS, LEFT-
34 11 7 721 854
SET: SET OF MOUNTING PARTS, RIGHTAlternative for position 9-
10
34 11 7 651 956
SET: OF SEALS FOR BRAKE PISTON - D=30MM/32MM-
11
34 52 7 715 117
WHEELSPEED SENSOR-
12
07 12 9 907 403
FILLISTER-HEAD SCREW - M6X16-8.8-ZNNIV-
13
34 21 2 330 312
REPAIR KIT, RUBBER COVER-
15
61 13 1 367 599
CABLE TIE - L=200MM/B=3,6MM-
16
83 19 2 158 852
BRAKE PAD PASTE - 100G-
17
07 14 7 566 122
FIXING CLAMP - A=4,0 - 4,5MM-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
