F650GS 01-04 (R13) | Frame, Fairing, Cases

ENGINE PROTECTION BAR

Diagram #46_0653 | 7 parts

100%

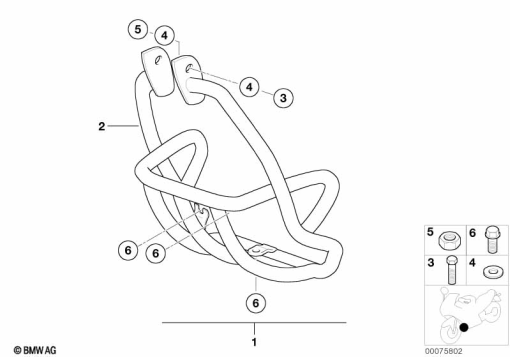

F650GS 01-04 (R13) ENGINE PROTECTION BAR exploded view parts diagram

Parts List (7)

#Part NumberDescriptionQty
1
71 60 7 653 858
SET: ENGINE PROTECTION BAR SET - SILVER1
2
71 60 7 653 859
ENGINE PROTECTION BAR1
3
07 11 9 906 675
HEX BOLT WITH WASHER - M8X70-Z1-ZNS31
4
07 11 9 903 791
WASHER - A6,4-200HV-ZNS31
4
07 11 9 936 426
FLAT WASHER1
5
07 12 9 904 002
SELF-LOCKING HEX NUT - M8-8-ZNS31
6
11 11 7 706 514
HEXAGON BOLT WITH INSIDE TORX - M6X30-8.81
