F650GS 01-04 (R13) | Engine

OIL FILTER

Diagram #11_2933 | 14 parts

100%

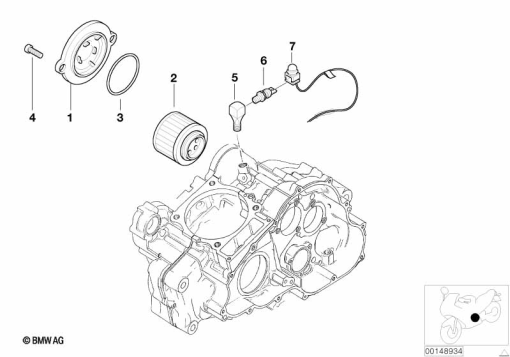

F650GS 01-04 (R13) OIL FILTER exploded view parts diagram

Parts List (14)

#Part NumberDescriptionQty
1
11 42 7 652 857
OIL FILTER COVER1
2
11 11 7 658 311
REPAIR SET INSPECTION1
2
11 41 2 343 118
OIL FILTER INSERT1
3
11 41 7 654 013
O-RING - 59,52X2,621
4
11 11 7 706 613
HEXAGON BOLT WITH INSIDE TORX - M6X20-8.81
5
11 11 7 695 425
ADAPTER OIL PRESSURE SWITCH1
1
61 12 7 695 204
REPAIR LINE, OIL PRESSURE SWITCH1
1
12 63 7 689 965
OIL PRESSURE SWITCH - M12X1,51
6
12 63 7 689 965
OIL PRESSURE SWITCH - M12X1,51
1
61 12 7 695 204
REPAIR LINE, OIL PRESSURE SWITCH1
1
11 11 7 695 425
ADAPTER OIL PRESSURE SWITCH1
7
61 12 7 695 204
REPAIR LINE, OIL PRESSURE SWITCH1
1
12 63 7 689 965
OIL PRESSURE SWITCH - M12X1,51
1
11 11 7 695 425
ADAPTER OIL PRESSURE SWITCH1
