R65 (2472) | Vehicle Trim

MOUNTING PARTS F SET OF LOCKS

Diagram #51_2453 | 20 parts

100%

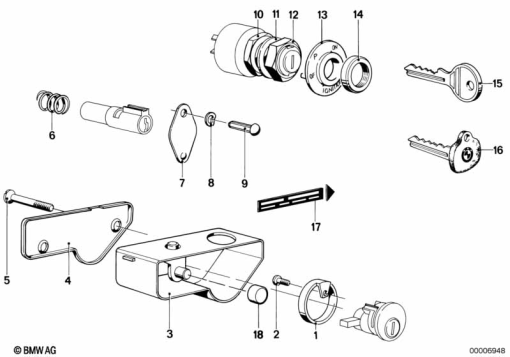

R65 (2472) MOUNTING PARTS F SET OF LOCKS exploded view parts diagram

Parts List (20)

#Part NumberDescriptionQty
1
51 25 2 309 932
RING-
2
07 11 9 907 602
FILLISTER HEAD SCREW - M3X8-4.8-H-ZN-
3
51 25 1 230 186
LOCK-
4
51 25 1 230 194
PLATE-
5
07 11 9 928 562
CSK.FILLISTER HEAD SREW - M5X40-
07 11 9 928 504
CSK.FILLISTER HEAD SREWAlternative for position 5-
6
32 32 9 016 104
COMPRESSION SPRING-
7
51 25 1 453 158
COVER-
8
07 11 9 932 009
WAVE WASHER - A3-
9
51 25 1 242 647
NOTCHED NAIL - 3X9-
11
63 12 1 357 504
WAVE WASHER - 22,5 / 30-
12
61 32 1 243 279
HEX NUT-
15
51 25 1 233 898
STANDARD KEY (CODE) (from 09/80)-
51 25 1 453 659
KEY (from 09/80)Alternative for position 15-
ELA53660
FOLDING BLANK RECTANGLEAlternative for position 15-
16
51 25 1 453 659
0.02-
ELA53660
FOLDING BLANK RECTANGLEAlternative for position 16-
51 25 1 453 645
IGNITION KEY, FOLDING (CODE) (from 09/80)Alternative for position 16-
17
46 63 1 237 918
STICKER-
18
51 25 1 452 297
51 25 1 452 297-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
