R65 (2472) | Engine

ENGINE HOUSING MOUNTING PARTS

Diagram #11_1688 | 24 parts

100%

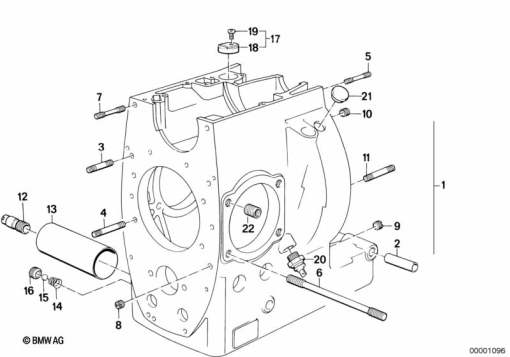

R65 (2472) ENGINE HOUSING MOUNTING PARTS exploded view parts diagram

Parts List (24)

#Part NumberDescriptionQty
1
11 11 1 337 343
ENGINE HOUSING-
11 11 1 338 289
ENGINE HOUSING - SHEDAlternative for position 1-
2
11 11 1 259 620
SPACER TUBE - 108MM-
11 11 1 337 670
SPACER TUBE - 110MMAlternative for position 2-
3
07 12 9 908 130
STUD BOLT - M8X35-8.8-PHR-
5
07 11 9 919 688
FILLISTER-HEAD SCREW - M8X45 (from 02/85)-
6
11 11 1 335 107
STUD BOLT - M10X269-
11 11 1 335 108
STUD BOLT - M10X247Alternative for position 6-
7
11 11 1 252 310
STUD BOLT - M6/M8X50-8.8-ZN-
8
11 11 1 250 188
BLIND PLUG - M8-
9
11 11 1 338 645
BLIND PLUG - M12X1 (to 07/91)-
10
07 11 9 937 281
COVER LID - D=25MM-
11
11 11 1 250 156
DOWEL PIN - 4X26,8MM (to 09/86)-
07 11 9 941 433
ROLL PIN - 4X26-ST (from 09/86)Alternative for position 11-
12
11 11 1 263 342
PIPE - L=38MM-
13
11 11 1 338 203
STEERING COLUMN TUBE-
14
11 11 1 337 576
COMPRESSION SPRING - L = 16MM (from 02/85)-
15
07 11 9 986 280
BALL - 8G20-
16
11 11 1 337 733
BLIND PLUG - M14X1.5 (from 02/85)-
17
11 11 1 335 712
NON-RETURN VALVE-
18
11 11 1 335 711
DIAPHRAGM-
19
07 11 9 907 602
FILLISTER HEAD SCREW - M3X8-4.8-H-ZN-
20
61 31 1 243 414
OIL PRESSURE SWITCH - M12X1.5-
21
11 11 1 744 327
PLUG, BLACK-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
