R1250GS 21 (K50) | Engine

ENGINE PROTECTION BAR

Diagram #11_8714 | 4 parts

100%

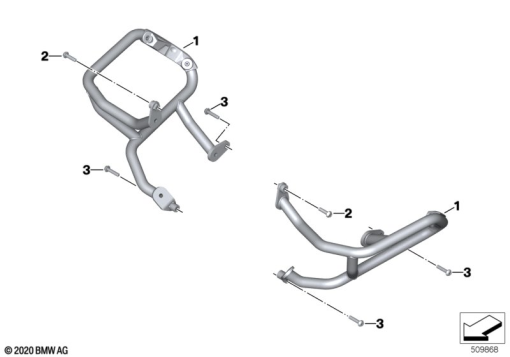

R1250GS 21 (K50) ENGINE PROTECTION BAR exploded view parts diagram

Parts List (4)

#Part NumberDescriptionQty
1
11 84 1 541 243
LEFT ENGINE PROTECTION BAR1
1
11 84 1 541 244
RIGHT ENGINE PROTECTION BAR1
2
07 12 9 907 381
FILLISTER-HEAD SCREW - M8X30-8.8-ZNNIV1
3
07 12 9 907 937
FILLISTER-HEAD SCREW - M10X45-U0-8.81
