R1250GS 21 (K50) | Electrical System

FUSE HOLDER / FUSE

Diagram #61_6123 | 5 parts

100%

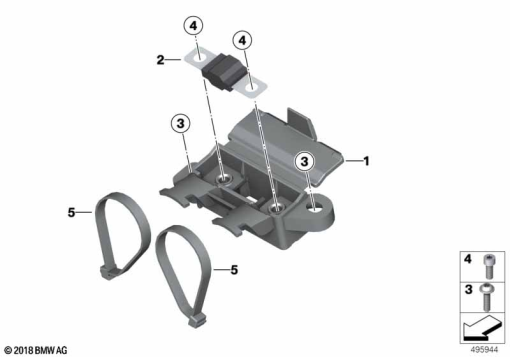

R1250GS 21 (K50) FUSE HOLDER / FUSE exploded view parts diagram

Parts List (5)

#Part NumberDescriptionQty
1
61 13 8 404 152
FUSE HOLDER-
2
61 13 8 365 901
FUSE - 50A-
3
07 14 7 122 390
FILLISTER HEAD SCREW - 4X12MM-
4
07 12 9 904 975
ISA SCREW - M5X8-
5
61 13 1 367 599
CABLE TIE - L=200MM/B=3,6MM-
