R1150GS ADV (R21A) | Electrical System

FUSES

Diagram #61_5768 | 6 parts

100%

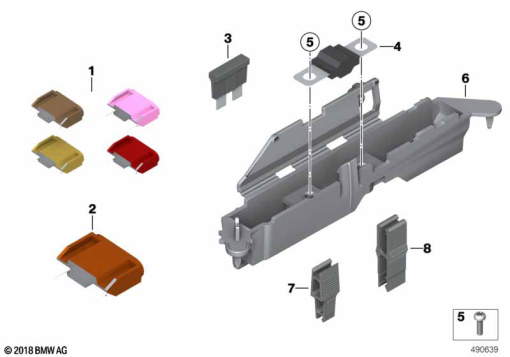

R1150GS ADV (R21A) FUSES exploded view parts diagram

Parts List (6)

#Part NumberDescriptionQty
3
61 13 1 372 524
FUSE BROWN - 7,5A1
3
61 13 1 372 525
FUSE RED - 10A1
3
61 13 1 372 526
FUSE BLUE - 15A1
3
61 13 8 364 594
FUSE - 4A1
3
61 13 1 372 524
FUSE BROWN - 7,5A (from 06/03)1
8
61 13 7 668 722
GRIPPER CLIP FOR MINIATURE FUSES1
