R1100GS (259E) | Exhaust System

EXHAUST SYSTEM PARTS WITH MOUNTS

Diagram #18_0286 | 8 parts

100%

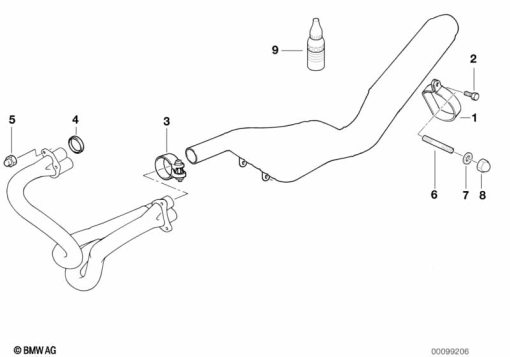

R1100GS (259E) EXHAUST SYSTEM PARTS WITH MOUNTS exploded view parts diagram

Parts List (8)

#Part NumberDescriptionQty
1
18 21 1 341 671
HOLDING STRAP1
2
18 21 1 341 809
SCREW (to 01/95)1
3
18 21 1 341 478
CLAMP - D=501
4
18 21 1 341 323
GASKET RING1
5
18 21 1 341 324
CAP NUT - M8-8-CR1
6
07 12 9 908 132
STUD BOLT - M8X35-8.8 ZN (from 02/95)1
7
23 41 2 332 673
WASHER - 8,4 (from 02/95)1
8
18 21 1 341 324
CAP NUT - M8-8-CR1
