R1100GS (259E) | Engine

ENGINE

Diagram #11_1834 | 20 parts

100%

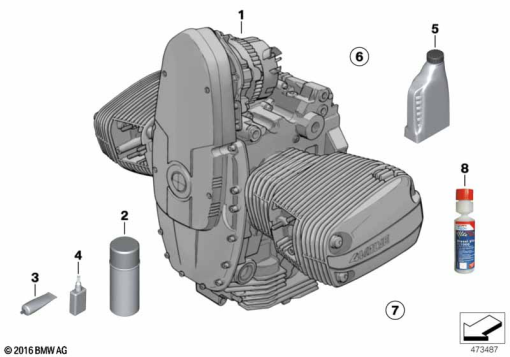

R1100GS (259E) ENGINE exploded view parts diagram

Parts List (20)

#Part NumberDescriptionQty
1
11 00 1 342 375
ENGINE SILVER - 1100CCM/V=D5MM (to 12/97)1
1
11 00 1 342 376
BLACK ENGINE - 1100CCM/V=D5MM (to 12/97)1
2
83195A23100
BRAKE CLEANER, ACETONE-FREE - 500ML (to 12/97)1
2
83195A23100
BRAKE CLEANER, ACETONE-FREE - 500ML (to 12/97)1
2
83195A260A6
BRAKE CLEANER, ACETONE-FREE - 500ML (to 12/97)1
3
07 55 9 062 476
PASTE MP 3 - 100G (to 12/97)1
3
07 58 0 397 777
SEALING COMPOUND DOW CORNING - 35ML (to 12/97)1
3
83 19 0 404 517
LOCTITE 5970 LIQUID SEALANT - 50ML (to 12/97)1
4
33 11 2 328 736
ADHESIVE LOCTITE 577 - 50ML (to 12/97)1
4
33 11 2 328 736
ADHESIVE LOCTITE 577 - 50ML (to 12/97)1
4
81 22 9 407 420
KLEBER LOCTITE 638 - 50ML (to 12/97)1
4
83 19 2 210 337
THREAD LOCK, HIGH-STRENGTH - 10ML (to 12/97)1
4
83 19 2 210 339
THREAD LOCK, MEDIUM-STRENGTH - 10ML (to 12/97)1
4
83195A547C4
ADHESIVE SET K6 - SET (to 12/97)1
5
83 21 2 365 963
MOTOR OIL ADVANTEC 15W-50 - 1L1
6
11 00 1 341 901
SET: SEAL AND GASKET SET, ENGINE - 1100CCM/V=D6MM (to 10/95)1
6
11 00 1 342 372
SET: SEAL AND GASKET SET, ENGINE - 1100CCM/V=D5 MM (10/95 to 12/97)1
7
11 00 1 341 616
SET: REPAIR KIT FOR OIL CHANGE (to 12/97)1
7
11 00 1 341 617
SET: REPAIR SET INSPECTION (to 12/97)1
8
11 00 7 694 896
COMBUSTION CHAMBER CLEANER - 250ML1
