R100R (2473) | Steering

RETROFIT KIT, HEATED HANDLE

Diagram #32_1974 | 11 parts

100%

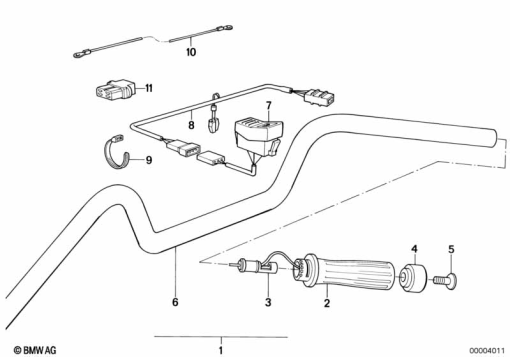

R100R (2473) RETROFIT KIT, HEATED HANDLE exploded view parts diagram

Parts List (11)

#Part NumberDescriptionQty
2
61 31 2 300 079
HEATED HANDLE, LEFT-
61 31 2 300 080
HEATED HANDLE, RIGHTAlternative for position 2-
3
61 31 2 300 084
SLEEVE-
4
32 71 2 316 331
HANDLEBAR VIBRATION ABSORBER, CHROME-
61 31 2 300 082
BALANCE WEIGHTAlternative for position 4-
5
07 11 9 900 138
COUNTERSUNK HEAD SCREW - M8X25-8.8-
6
32 71 2 313 247
HANDLEBAR, RAISED, HEATED GRIP, CHROME-
7
61 31 1 459 234
SWITCH, HEATED HANDLEBAR GRIPS/HTD SEAT - L=700MM-
8
61 12 1 459 263
WIRING HEATED HANDLES-
9
61 13 1 367 599
CABLE TIE - L=200MM/B=3,6MM-
11
61 13 1 361 706
PLUG HOUSING - 4-POLIG-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
