R100R (2473) | Front Suspension

FORK BRIDGE

Diagram #31_0330 | 12 parts

100%

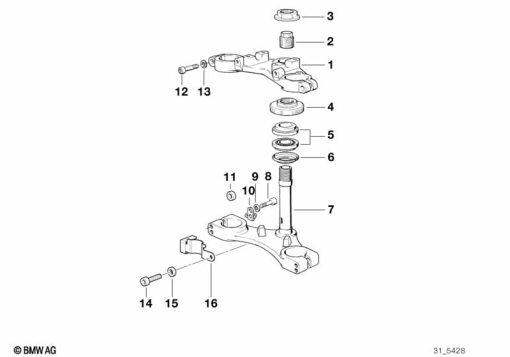

R100R (2473) FORK BRIDGE exploded view parts diagram

Parts List (12)

#Part NumberDescriptionQty
1
31 42 2 312 454
UPPER FORK CROSS BRACE-
2
31 42 2 314 034
SCREW SILVER-
3
31 42 2 311 639
COLLAR NUT SILVER - M22X0.75-ZNNIV-
4
31 42 2 311 760
KNIRLED NUT - M22X0.75-
5
31 42 7 663 941
TAPERED ROLLER BEARING - 28X52X16-
07 11 9 985 070SET
STEERING HEAD BEARING SETAlternative for position 5-
6
31 42 1 234 509
RING-
7
31 42 2 312 449
LOWER FORK CROSS BRACE-
8
07 11 9 901 034
FILLISTER-HEAD SCREW - M8X50-8.8-ZNS3-
9
07 11 9 931 684
WASHER - 8,4 140HV-
10
31 42 2 314 035
HOLDER-
12
31 42 2 312 034
FILLISTER-HEAD SCREW - M8X35-8.8-SW-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
