R100GS (47E1) | Brakes

REAR WHEEL BRAKE

Diagram #34_0630 | 38 parts

100%

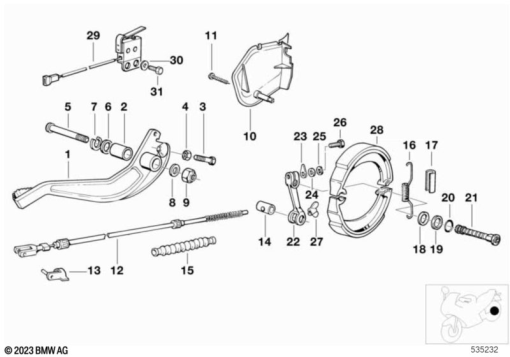

R100GS (47E1) REAR WHEEL BRAKE exploded view parts diagram

Parts List (38)

#Part NumberDescriptionQty
1
35 21 1 452 701
BRAKE LEVER (to 09/89)-
35 21 2 310 236
BRAKE LEVER (from 09/89)Alternative for position 1-
2
46 53 1 452 359
BUSH-
3
07 11 9 904 357
HEX BOLT - M6X16-8.8-ZNS3-
4
07 11 9 921 054
HEX NUT - M6-04-2-ZN-
5
35 21 1 458 082
BOLT-
6
07 11 9 932 642
SHIM - 15X21X2-
7
07 11 9 902 398
LOCK RING - 14X1-
8
11 12 1 336 872
WASHER - 3,5 ZNS-
9
07 11 9 907 049
HEX NUT - M10X1.25-ZNNIV-
10
35 21 1 457 917
MUDGUARD-
11
07 11 9 905 199
SHEET METAL SCREW - ST4,8X38-R-ZNFE-
12
35 21 1 458 198
BOWDEN CABLE-
13
07 12 9 934 961
PIN - 6X12-
14
34 21 4 044 141
0.03-
15
35 21 1 458 052
0.02-
16
34 21 1 458 377
TENSION SPRING-
17
34 21 1 458 148
ABSORBER-
18
35 21 1 230 360
GASKET RING - 14X22X1.50-
19
34 21 3 060 107
WASHER-
20
35 21 1 457 605
GASKET RING - 12X1-
21
35 21 1 458 118
REAR BRAKE CAM (to 09/89)-
35 21 2 310 897
REAR BRAKE CAM (from 09/89)Alternative for position 21-
22
35 21 1 239 078
BRAKE LEVER-
23
35 21 1 454 765
SHACKLE-
24
07 11 9 904 606
WASHER - 6-200 HV-ZNS3-
25
07 11 9 932 073
SPRING WASHER BLACK - B6-ZN-
07 11 9 936 439
WASHER - 5.3-140 HV-ZNSAlternative for position 25-
07 11 9 904 496
WAVE WASHER - B6-ZNS3Alternative for position 25-
27
35 21 1 232 137
WING NUT-
28
34 21 2 310 782
PAIR: BRAKE SHOE - 2 STCK. (to 09/89)-
-
07 11 9 932 0701
SS 6MM WASHER-
-
07 11 9 932 073
BLACK SPRING WASHER-
28
34 21 2 311 014
BRAKE SHOE (from 09/89)-
29
61 31 1 459 747
BRAKE LIGHT SWITCH FOOT BRAKE-
30
07 11 9 904 206
WASHER - 10X5,3X1-200 HV-
07 11 9 936 439
WASHER - 5.3-140 HV-ZNSAlternative for position 30-
31
07 11 9 906 431
FILLISTER HEAD SCREW - M5X12-ZN-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
