G310GS 16 (K02) | Engine

CRANKSHAFT / COUNTERBALANCE SHAFT

Diagram #11_6672 | 10 parts

100%

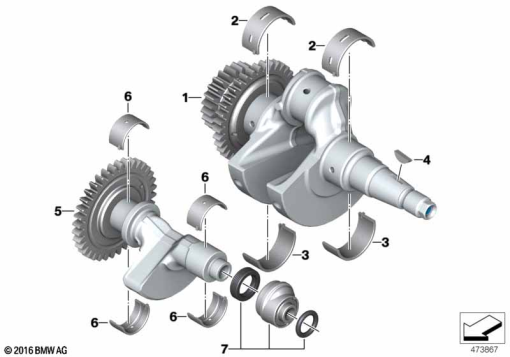

G310GS 16 (K02) CRANKSHAFT / COUNTERBALANCE SHAFT exploded view parts diagram

Parts List (10)

#Part NumberDescriptionQty
1
11 21 8 562 774
CRANKSHAFT (to 08/18)1
2
11 21 8 393 194
MAIN BEARING SHELL WITH GROOVE/YELLOW (to 08/18)1
2
11 21 8 394 228
MAIN BEARING SHELL WITH GROOVE / BROWN (to 08/18)1
3
11 21 8 393 193
MAIN BEARING SHELL / YELLOW (to 08/18)1
3
11 21 8 394 227
MAIN BEARING SHELL / BROWN (to 08/18)1
4
12 31 8 562 803
WOODRUFF KEY - 4X5 (to 08/18)1
5
11 27 8 562 980
COMPENSATING SHAFT (to 08/18)1
6
11 27 9 480 372
BEARING SHELL YELLOW (to 08/18)1
6
11 27 9 480 373
BEARING SHELL GREEN (to 08/18)1
7
11 27 8 566 414
SET: SET ADAPTER ENGINE VENTILATION (to 08/18)1
