G310GS 16 (K02) | Brakes

FRONT WHEEL BRAKE

Diagram #34_2456 | 11 parts

100%

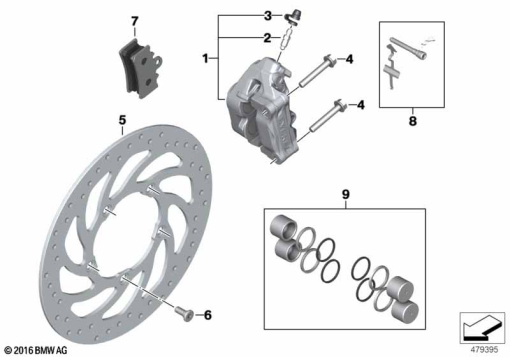

G310GS 16 (K02) FRONT WHEEL BRAKE exploded view parts diagram

Parts List (11)

#Part NumberDescriptionQty
1
34 11 1 542 639
BRAKE CALIPER, FRONT1
2
34 11 8 569 408
VENT SCREW1
3
34 11 8 569 409
34 11 8 569 4091
4
34 11 8 561 806
HEXAGON-HEAD BOLT WITH SHANK - M8X50-10.91
5
34 11 8 554 133
BRAKE ROTOR, FRONT1
6
34 11 8 561 802
COUNTERSUNK SCREW1
7
34 11 8 354 919
SET: SET OF BRAKE PADS FRONT1
7
83 12 2 296 187
Brake Pad Paste - 5 ml1
1
34 11 8 569 407
SET: SET OF MOUNTING PARTS, BRAKE PADS1
8
34 11 8 569 407
SET: SET OF MOUNTING PARTS, BRAKE PADS1
9
34 11 8 569 410
SET: SET OF BRAKE PISTONS WITH SEALS1
