F850GS ADV 17 (K82) | Engine

ENGINE PROTECTION BAR

Diagram #11_7402 | 5 parts

100%

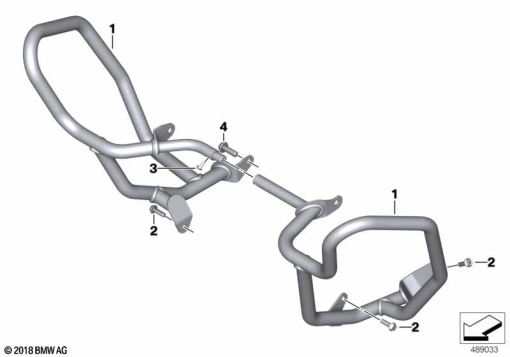

F850GS ADV 17 (K82) ENGINE PROTECTION BAR exploded view parts diagram

Parts List (5)

#Part NumberDescriptionQty
1
11 84 7 921 895
LEFT ENGINE PROTECTION BAR1
1
11 84 7 921 896
RIGHT ENGINE PROTECTION BAR1
2
07 12 9 908 416
FILLISTER-HEAD SCREW - M8X35-8.8-MK1
3
46 61 7 713 314
FILLISTER HEAD SCREW - M5X14-A2-80-MK1
4
07 12 9 908 527
FILLISTER-HEAD SCREW - M10X30-10.9-MK1
