F800GS 08 (K72) | Fuel Preparation

INTAKE SOUND SYSTEM

Diagram #13_1249 | 20 parts

100%

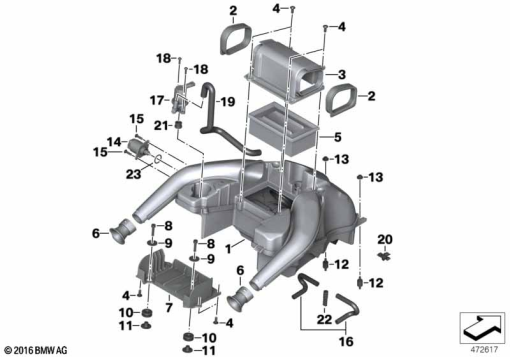

F800GS 08 (K72) INTAKE SOUND SYSTEM exploded view parts diagram

Parts List (20)

#Part NumberDescriptionQty
1
13 71 7 679 333
AIR CLEANER HOUSING-
2
13 71 7 716 029
RUBBER GROMMET-
3
13 71 7 679 339
HOLDER FRAME-
4
06 32 7 651 204
FILLISTER HEAD SCREW - M6X16-A2-80-
5
13 71 8 529 998
AIR FILTER ELEMENT-
6
13 71 7 716 026
SET OF MOUNTING BASES, FRONT-
7
13 71 7 708 013
BATTERY TRAY-
8
07 12 9 905 279
ISA SCREW - M6X25-U1-ZNS3-
9
07 14 6 977 329
WASHER - 6,4X25X1,5-
10
46 63 1 451 277
RUBBER GROMMET-
11
46 63 1 451 275
BUSH - 25X6.4X10-ZNS3-
12
52 53 7 696 126
RUBBER MOUNTING-
13
07 12 9 904 381
HEX NUT WITH PLATE - M5-8-ZNNIV SI-
14
13 71 7 702 755
IDLE CONTROL DEVICE-
15
07 14 7 133 620
TORX-BOLT FOR PLASTIC MATERIAL - 5X20-ZNFE SW-
16
13 71 7 716 027
SET, HOSE, IDLE ACTUATOR-
17
11 73 7 694 376
SWITCHING VALVE, SECONDARY AIR INJECTION-
18
54 10 7 055 524
FILLISTER HEAD SCREW - 4X15-
19
11 71 7 679 329
HOSE FOR SECONDARY AIR INJECTION SYSTEM-
23
13 54 7 689 063
O-RING - 18,72 X 2,62-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
