F700GS (K70) | Fuel Preparation

INTAKE SOUND SYSTEM

Diagram #13_1249 | 21 parts

100%

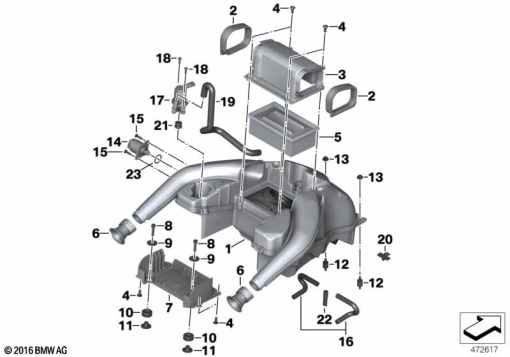

F700GS (K70) INTAKE SOUND SYSTEM exploded view parts diagram

Parts List (21)

#Part NumberDescriptionQty
1
13 71 7 679 333
AIR CLEANER HOUSING-
13 71 7 711 228
PUSHROD SEAL - D=13MMAlternative for position 1-
2
13 71 7 716 029
RUBBER GROMMET-
3
13 71 7 679 339
HOLDER FRAME-
4
06 32 7 651 204
FILLISTER HEAD SCREW - M6X16-A2-80-
5
13 71 8 529 998
AIR FILTER ELEMENT-
6
13 71 7 716 640
SET: SET OF MOUNTING BASES, FRONT-
7
13 71 7 708 013
BATTERY TRAY-
8
07 12 9 903 807
ISA SCREW - M6X25-8.8-ZNS3-
9
07 14 9 151 606
WASHER - 6,4-25-1,5MM-
10
46 63 1 451 277
RUBBER GROMMET-
11
46 63 1 451 275
BUSH - 25X6.4X10-ZNS3-
12
52 53 7 696 126
RUBBER MOUNTING-
13
07 12 9 904 381
HEX NUT WITH PLATE - M5-8-ZNNIV SI-
14
13 71 7 702 755
IDLE CONTROL DEVICE-
15
07 14 7 133 620
TORX-BOLT FOR PLASTIC MATERIAL - 5X20-ZNFE SW-
16
13 71 7 716 027
SET, HOSE, IDLE ACTUATOR-
20
13 54 7 711 470
CABLE HOLDER - D=11,5-
21
13 71 7 711 228
PUSHROD SEAL - D=13MM-
22
13 71 7 705 608
0.01-
23
13 54 7 689 063
O-RING - 18,72 X 2,62-

BMW numbers positions across the whole assembly group and lists only the parts supplied for this model, so the drawing can show numbers that do not appear in this list.
